蝶阀

名称:蝶阀

材质:

201,304,316

类型:蝶阀

产品简介:

【产品用途】

XD371X-10、XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送 消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。


【性能参数】


型号

XD371X-10

XD371X-16

工作压力(MPa)

1.0

1.6

适用温度(℃)

≤65

适用介质

水等

材料

阀体

不锈钢:201、304

蝶板

304不锈钢

阀杆

不锈钢

阀座

丁晴橡胶、天然橡胶、氟橡胶

填料

O形橡胶圈

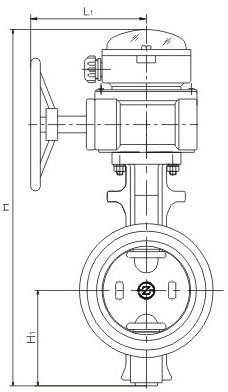

主要外形和连接尺寸


XD71X-10
通径(mm)LDKn-ФdHH1WW1
50431651254-Ф188032026690
65461851454-Ф188933026690
80462001608-Ф189534026690
100522201808-Ф1811436026690
125562502108-Ф1812738026690
150562852408-Ф2213939026690
200603402958-Ф2217552512590
2506839535012-Ф2220355512590
3007844540012-Ф2224261019090

声明:本文中所有文字、数据、图片均只适用于参考,XD371X-10、XD371X-16 型对夹式信号蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:0577-85980409。

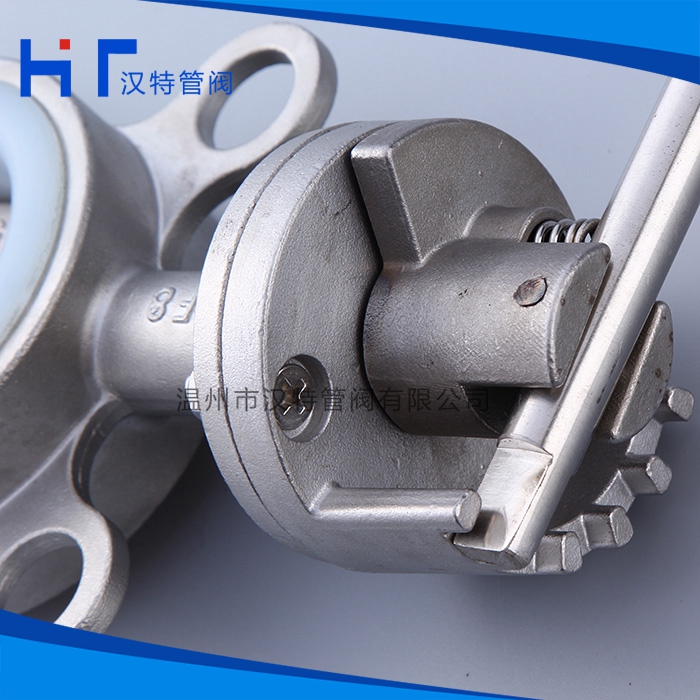

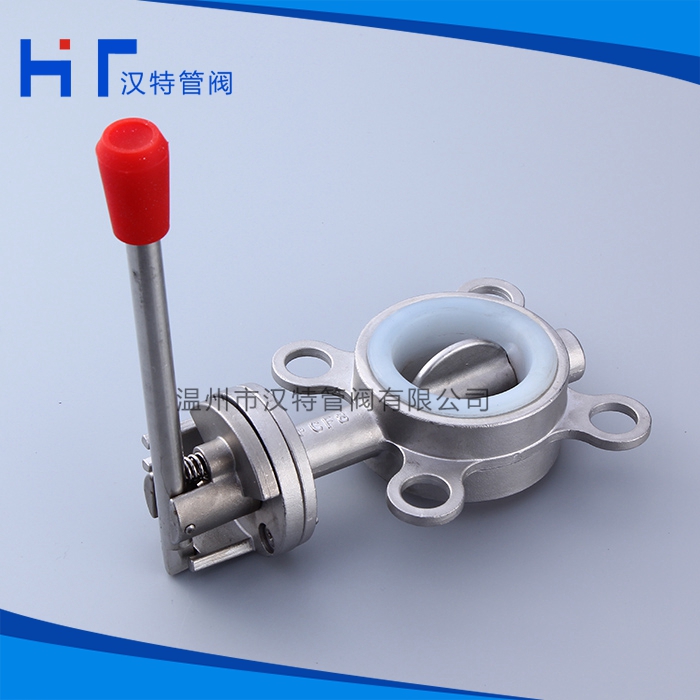

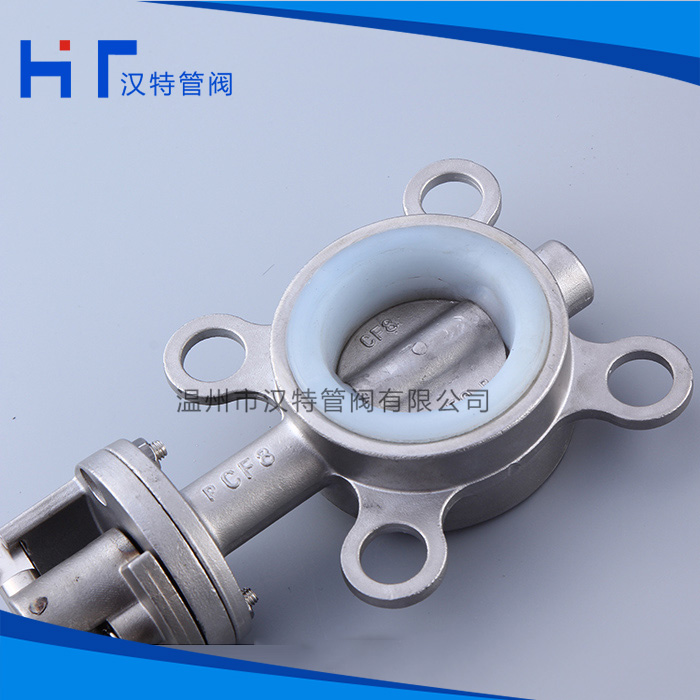

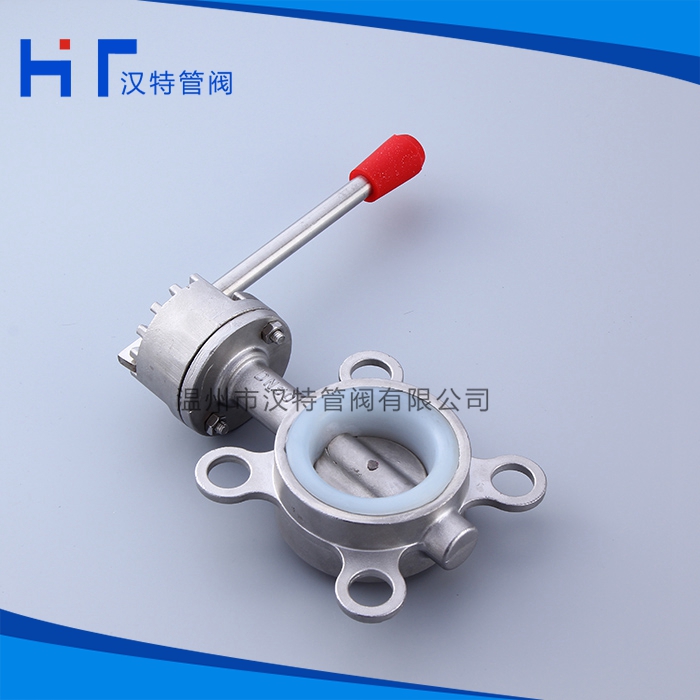

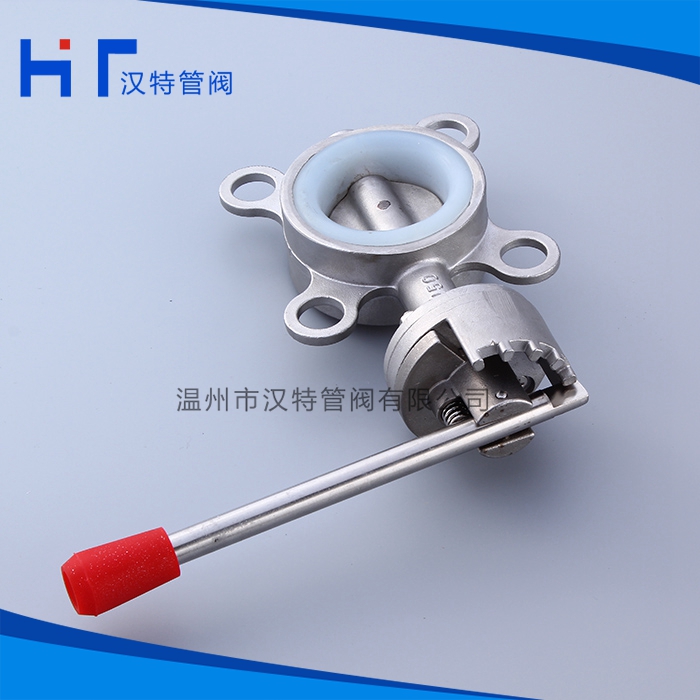

【结构图片】

蝶阀

蝶阀

蝶阀

蝶阀

蝶阀

蝶阀

蝶阀

蝶阀
